Zoomobjektiv mit Makroeigenschaften

Unser motorisiertes Zoomobjektiv (Brennweite 3-11, 2.7-13.5) kann auch leicht als Makroobjektiv eingesetzt werden.

CNMG 120412 Wendeschneidplatte aus 20 mm

Sie können mit der Frässpindel und Werkzeug bis unter einem 1cm an die Kamera heranfahren und scharf stellen.

Über einen freien M-Befehl und dem Digital I/O ein Foto vom CNC Programm auslösen. Dabei ist es Ihnen über ein Unterprogramm vorbehalten mit welcher Frequenz die Fotos gemacht werden.

Sie können somit den Verschleiß ohne großen Aufwand vollautomatisch optisch dokumentieren und eine Vorentscheidung zum Werkzeugtausch treffen. Das Bildmaterial mit Datum und Uhrzeit steht Ihnen über unseren Monitoringsystem an der Maschine und/oder an angeschlossen Systemen zur Verfügung. Durch die hohe Auflösung von 8,2 MP können direkt am Monitoringsystem die Aufnahmen vergrößern.

Das Makroobjektiv: Durch den motorisierten Zoom können Sie genauso den Fokuslänge motorisiert auf die Schneidkante scharf stellen, wobei der Hintergrund unscharf wird (fotografisches Freistellen).

Makroanalyse


Durch das Makrozoom und die 4K-Auflösung ist möglich am Monitor von der Kamera zeitgleich Vergrößerungen automatisch aufzunehmen. Die Entfernung von der Kamera zum Fräser beträgt jeweils 100 mm

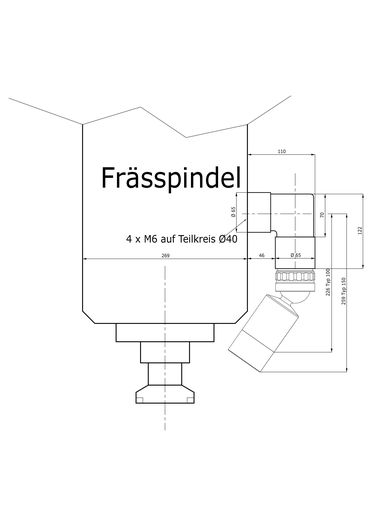

Je nach Maschine eignet sich die Kamera auch zum Einbau im Werkzeugwechsler.

Alle Aufnahmen sind aus der 4K Saphir CAM bei normalen Umgebungslicht gemacht.

Irrtümer vorbehalten
